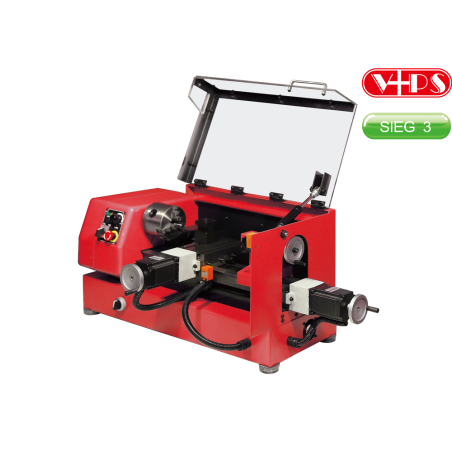

Micro tour CNC
Petit tour combiné manuel/CNC, le parfait outil pour faire ses premiers pas en usinage conventionnel et numérique.
Utilisation pour hobby et modélisme.
Matériel didactique et démonstratif pour l'éducation (écoles et collèges).
• Moteur à courant continu 150W.
• Moteurs pas-à-pas sur axes X et Z
• Broche montée sur roulements coniques à galets, concentricité < 1/100ème.
• Fixation du mandrin directe sur nez de broche (3 vis).
• Glissières en queue d'aronde, rectifié.
• Réglage du jeu dans les coulisses via lardons parallèles.
• Pilotage direct via carte réseau du PC (port RJ45/Ethernet) ou USB
• Porte outil carré de 8 x 8mm
|
Caractéristiques techniques
|
|
|
vitesse de broche
|
100 à 2800 |
|
cône de broche
|
CM2 |
|
cône de contre-pointe
|
CM1 |
|
alimentation
|
230 - 50 |
|
dimension du tour (mm)
|
830 x 480 x 450 |
|
poids (kg)
|
65 |
|
modèle
|
UCNC-LATHE |
|
diamètre sur le banc (mm)
|
140 |
|
distance entre pointe (mm)
|
250 |
|
Caractéristiques complémentaires
|
|
|
contrôleur
|
Mach3 |
|
couple moteur axe x (N·m)
|
1,35 |
|
couple moteur axe z (N·m)
|
1,35 |
|
course fourreau contre-pointe (mm)
|
30 |
|
course maxi du chariot transversal (mm)
|
60 |
|
course maxi du trainard (mm)
|
240 |
|
diamètre au-dessus du chariot (mm)
|
70 |
|
diamètre dans alésage de broche (mm)
|
10 |
|
diamètre du mandrin (mm)
|
80 |
|
motorisation de broche (W)
|
150 |
|
nombre de positions du changeur d'outil
|
2 |
|
précision de positionnement (mm)
|
0,02 |
|
répétitivité de la précision en positionnement (mm)
|
0,02 |
|
vitesse de déplacement rapide
|
300 mm min. |
|
vitesse de déplacement travail
|
200 mm min |
